Umbauwagen von Märklin

Für meinen Personenzug bestehend aus vier dreiachsigen Märklin Umbauwagen standen folgende Umbauten bevor:
- Nachrüstung Radschleifer
- Schlusslichter für die jeweils letzten Wagen
- Innenbeleuchtung
- Digitalisierung mit einem ESU LokPilot mit Speicherkondensator
- Sitzende Figuren

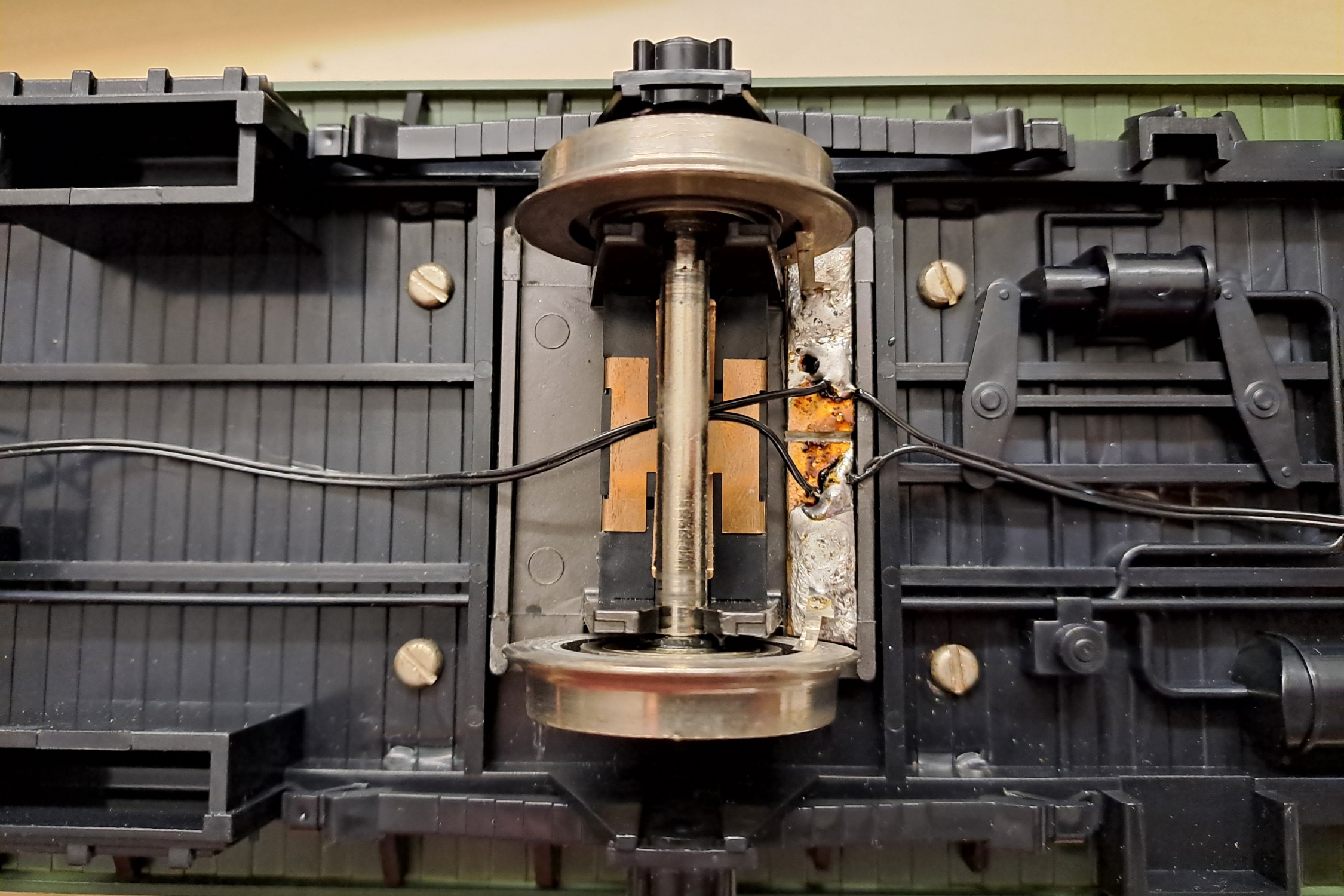

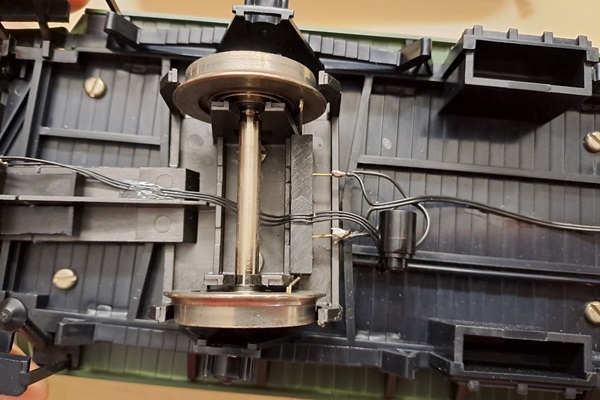

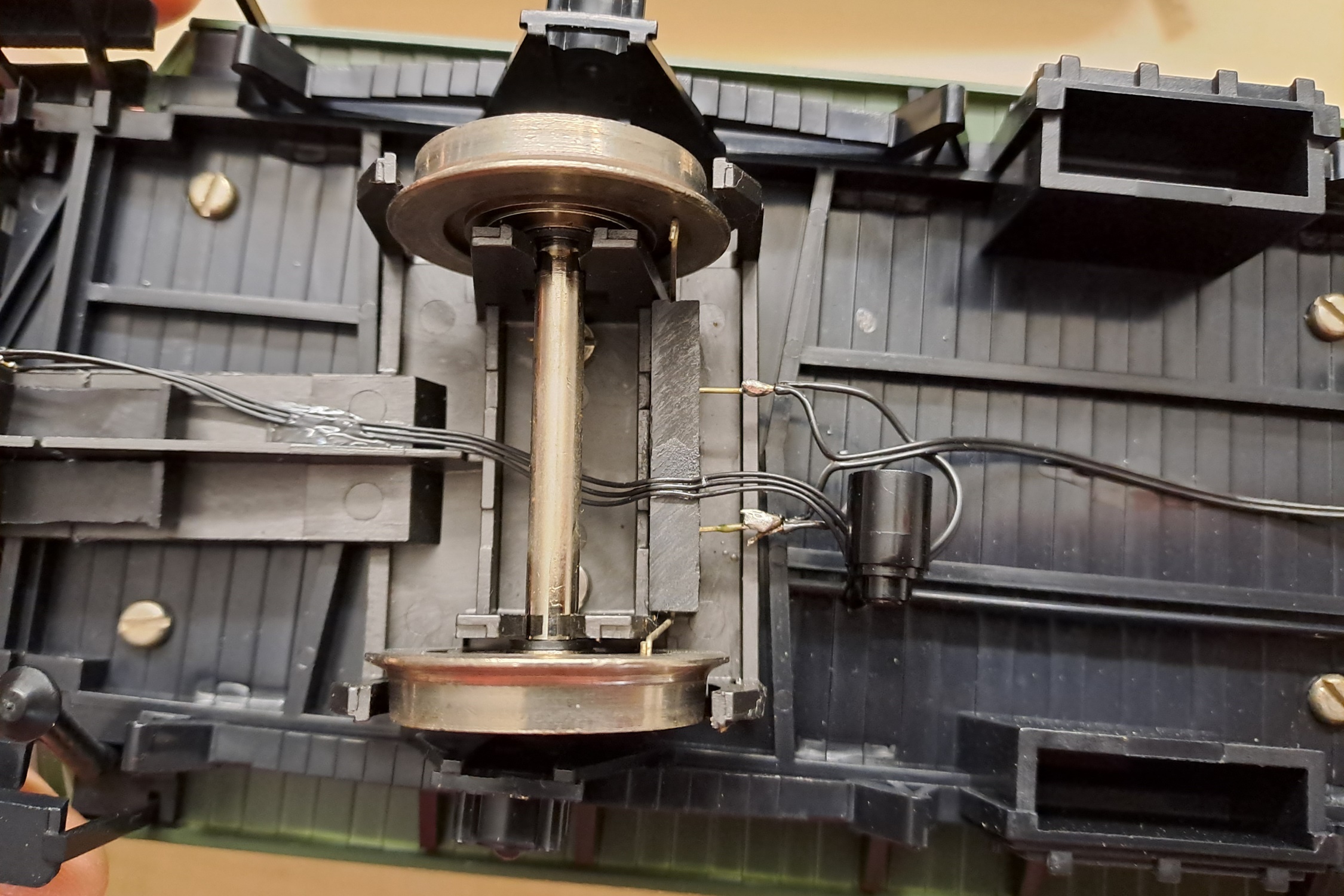

Durch den Kauf von Gebrauchtfahrzeugen hatte ich großes Glück dass bereits ein Wagen mit Radschleifern ausgerüstet ist. Ich habe lediglich die mittlere Achse mit Radschleifern nachgerüstet. Dazu habe ich auf ein Stück Platine zwei Bronzeblechstreifen aufgelötet.

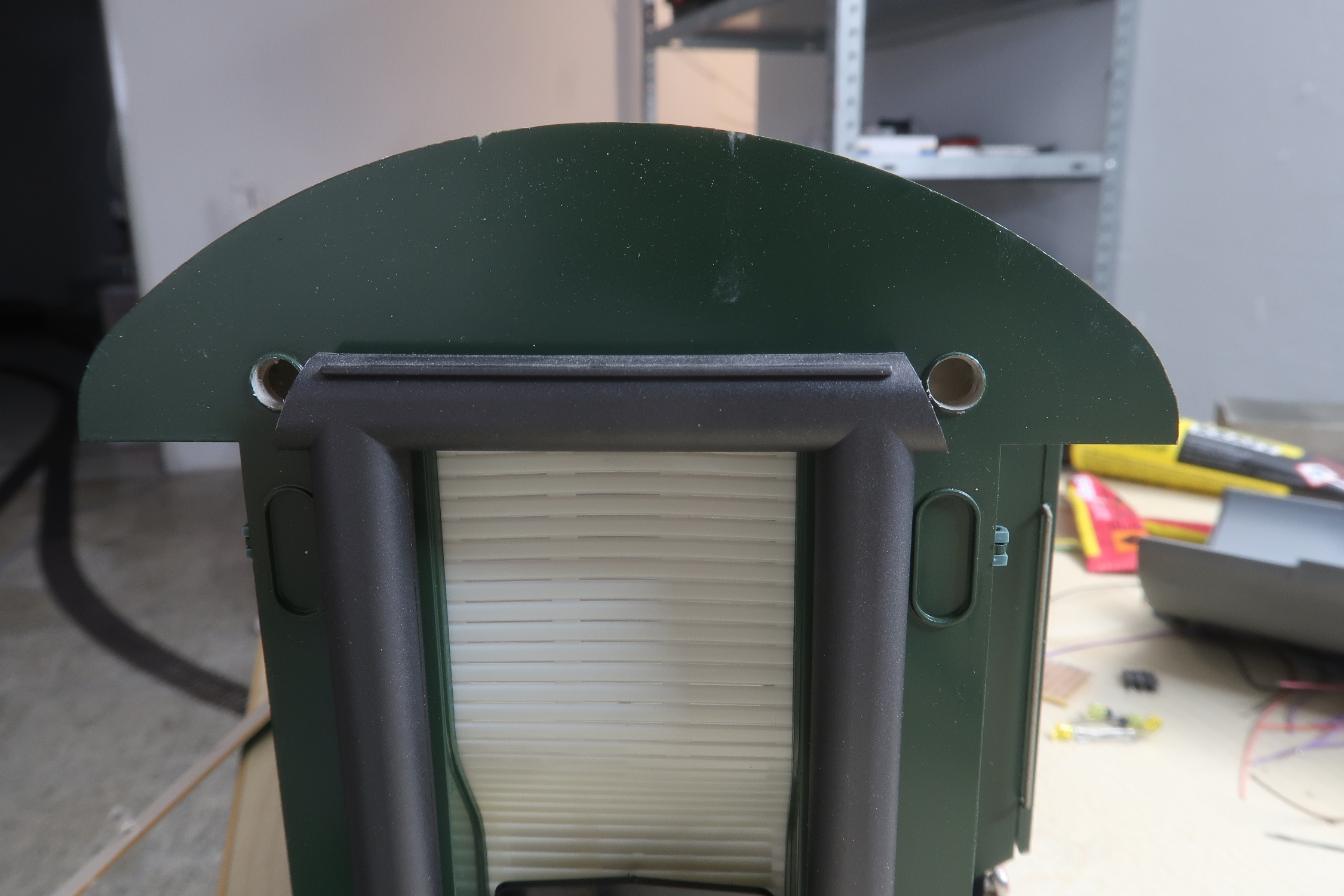

Für funktionsfähige Schlusslichter habe ich die Attrappen zunächst aufgebohrt.

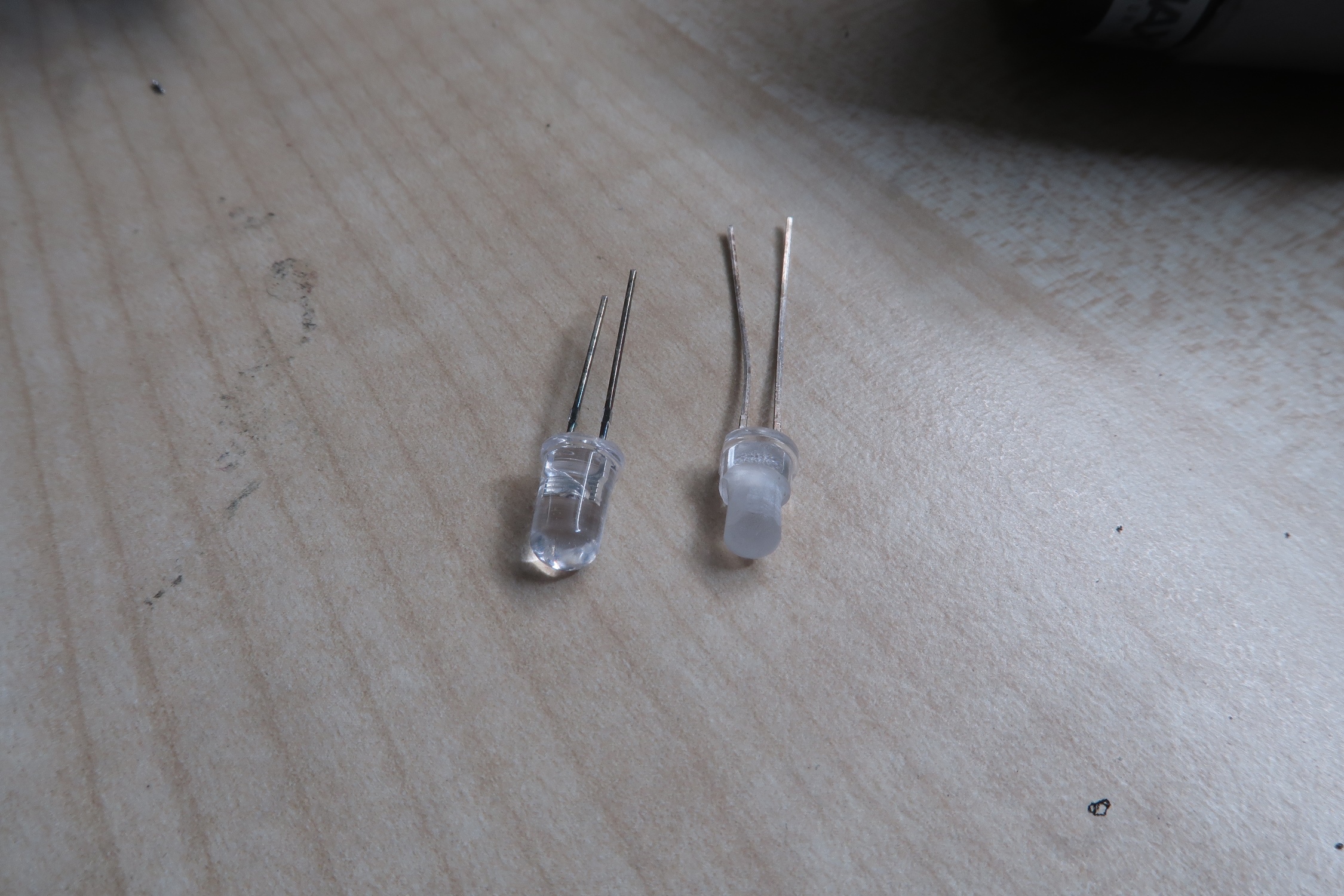

Da die Bohrungen einen Durchmesser von 4 mm haben musste ich die 5 mm LEDs schmäler schleifen, damit sie in die Bohrungen passen.

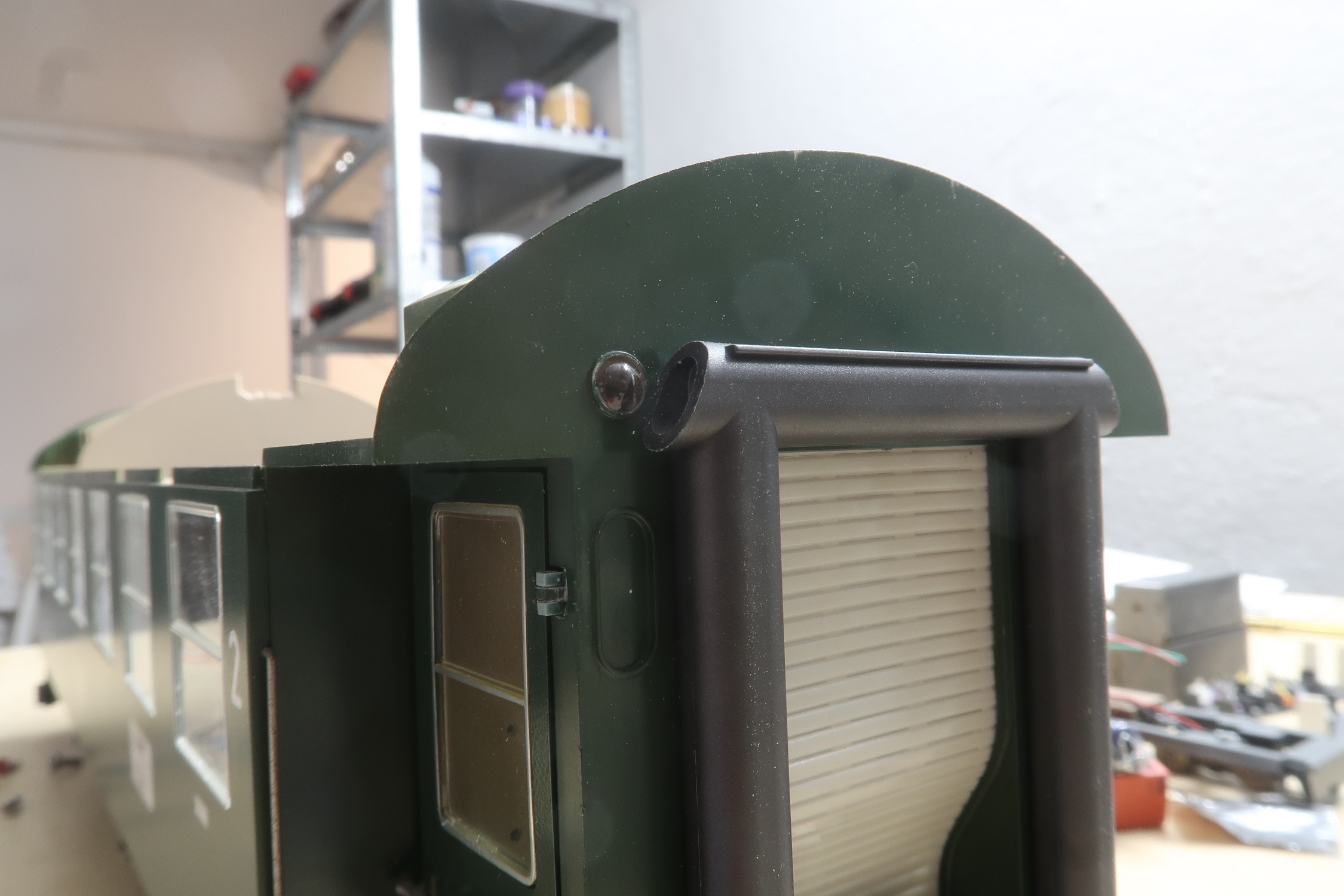

Dann können die LEDs problemlos in die Löcher gesteckt und verklebt werden.

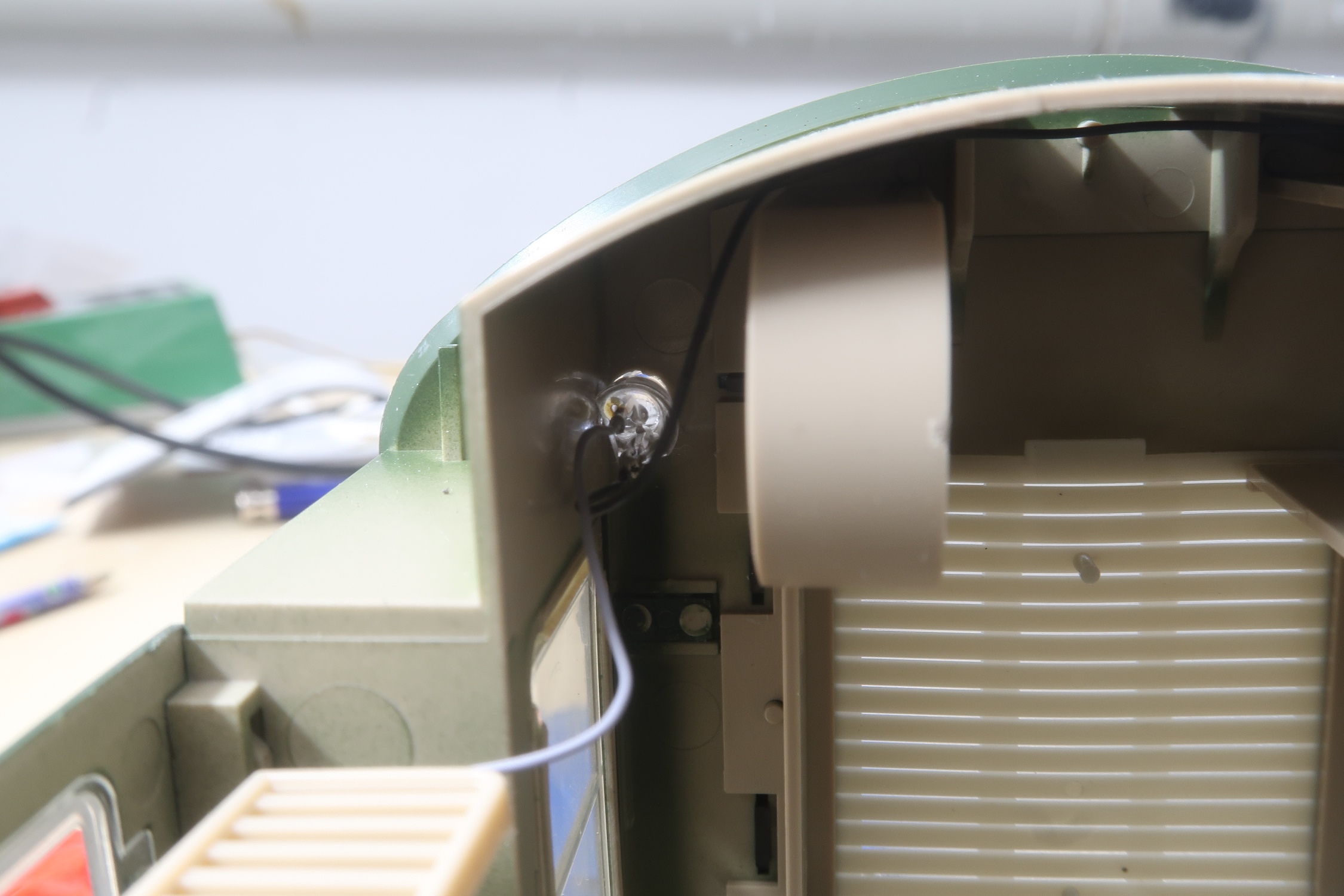

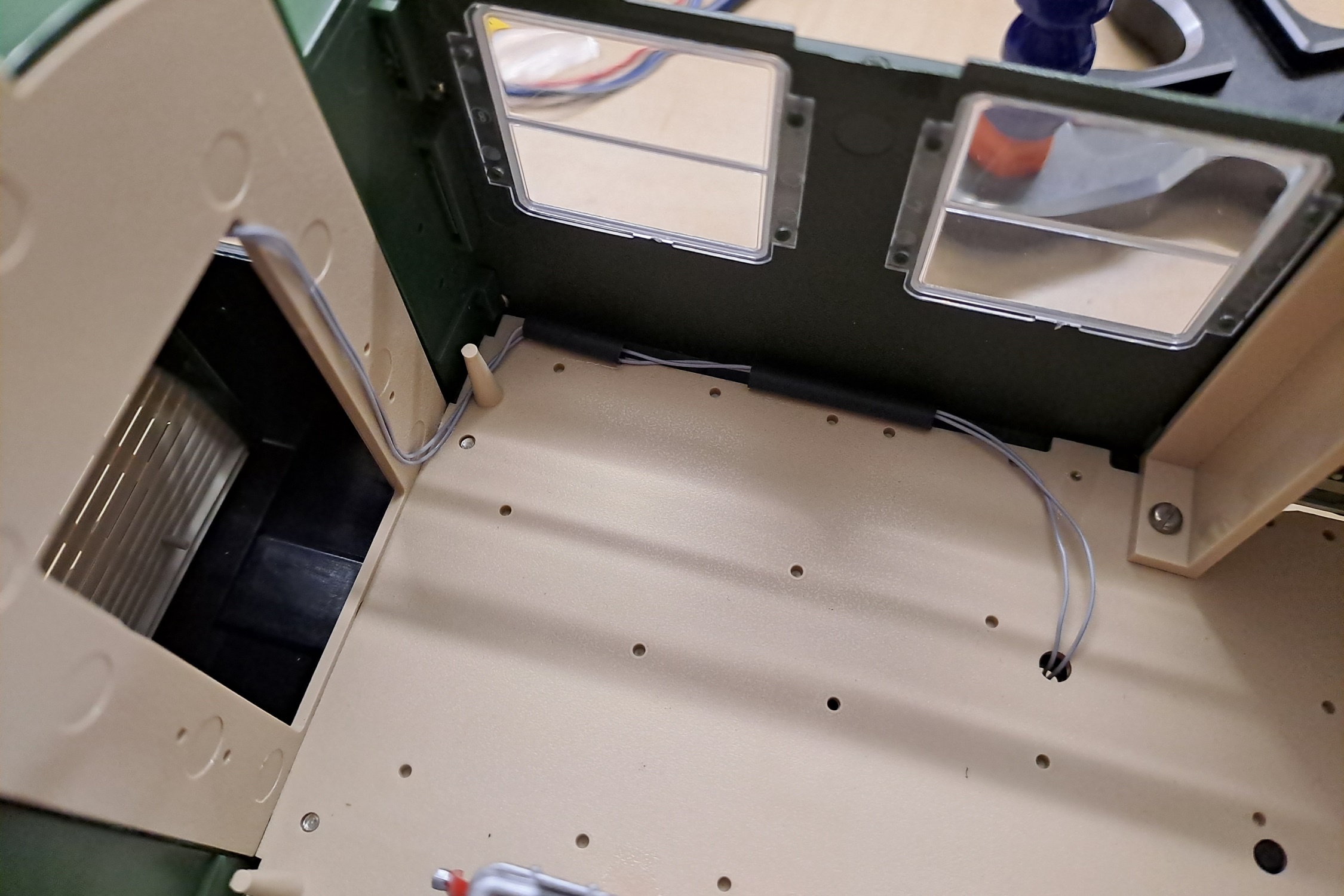

Die Zuleitungen habe ich am Wagenboden entlang geführt, mit Schrumpfschläuchen gesichert und durch die Bohrung nach unten geführt.

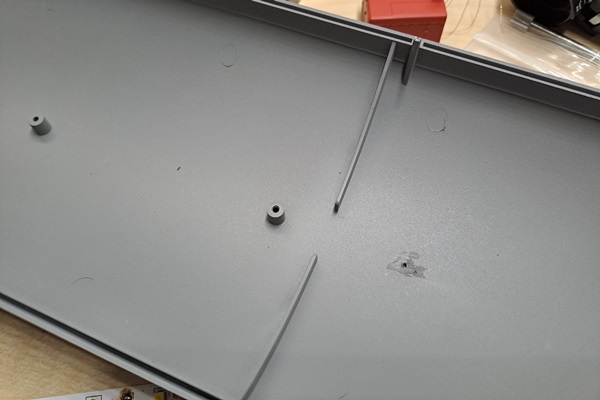

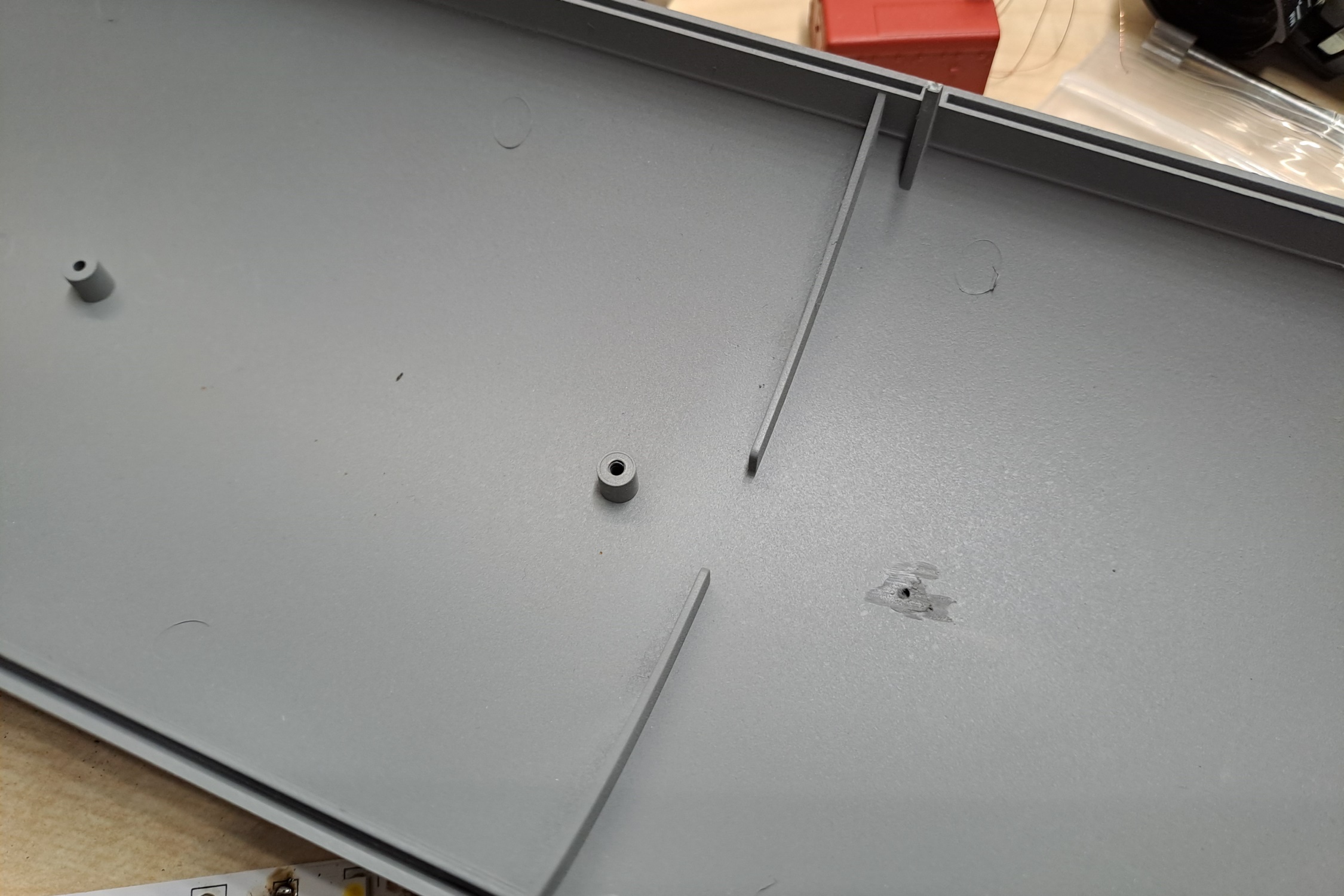

Für den Einbau der Innenbeleuchtung habe ich zunächst die Knubbel am Dach wegschleifen müssen.

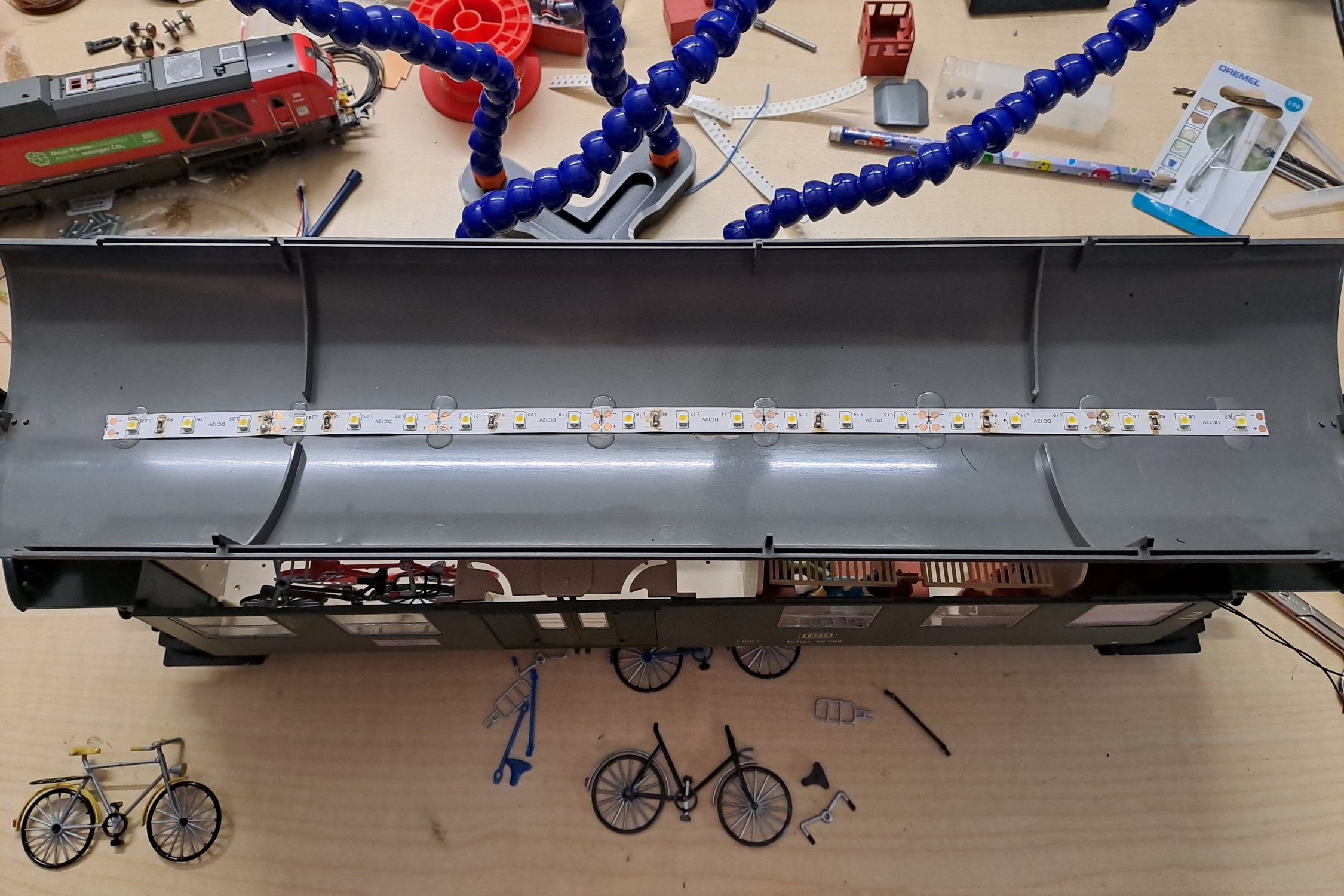

Anschließend wird das LED Streifenband in jedem Wagen eingeklebt. Ich habe es zusätzlich mit Weißleim punktuell gesichert damit es sich nicht löst.

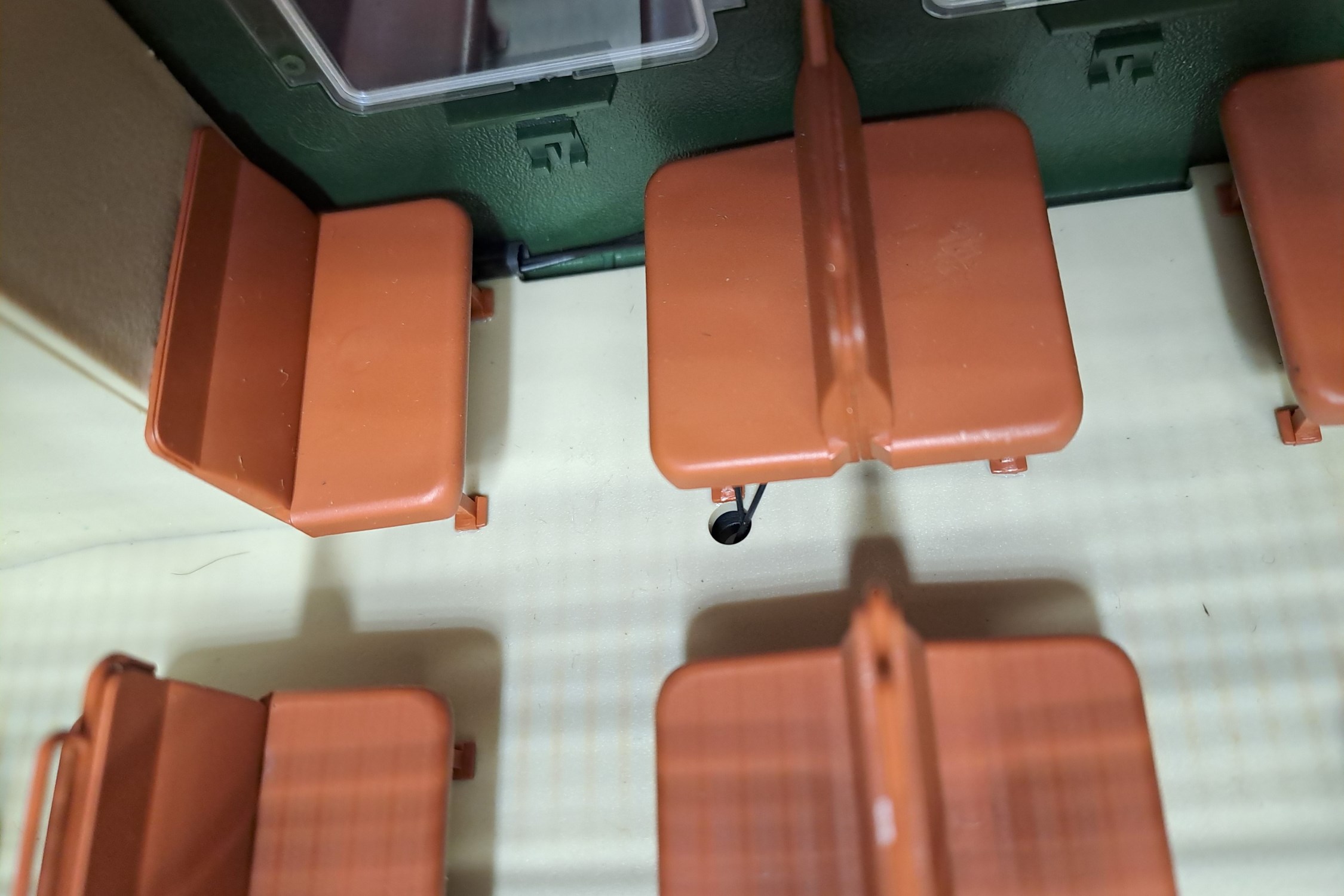

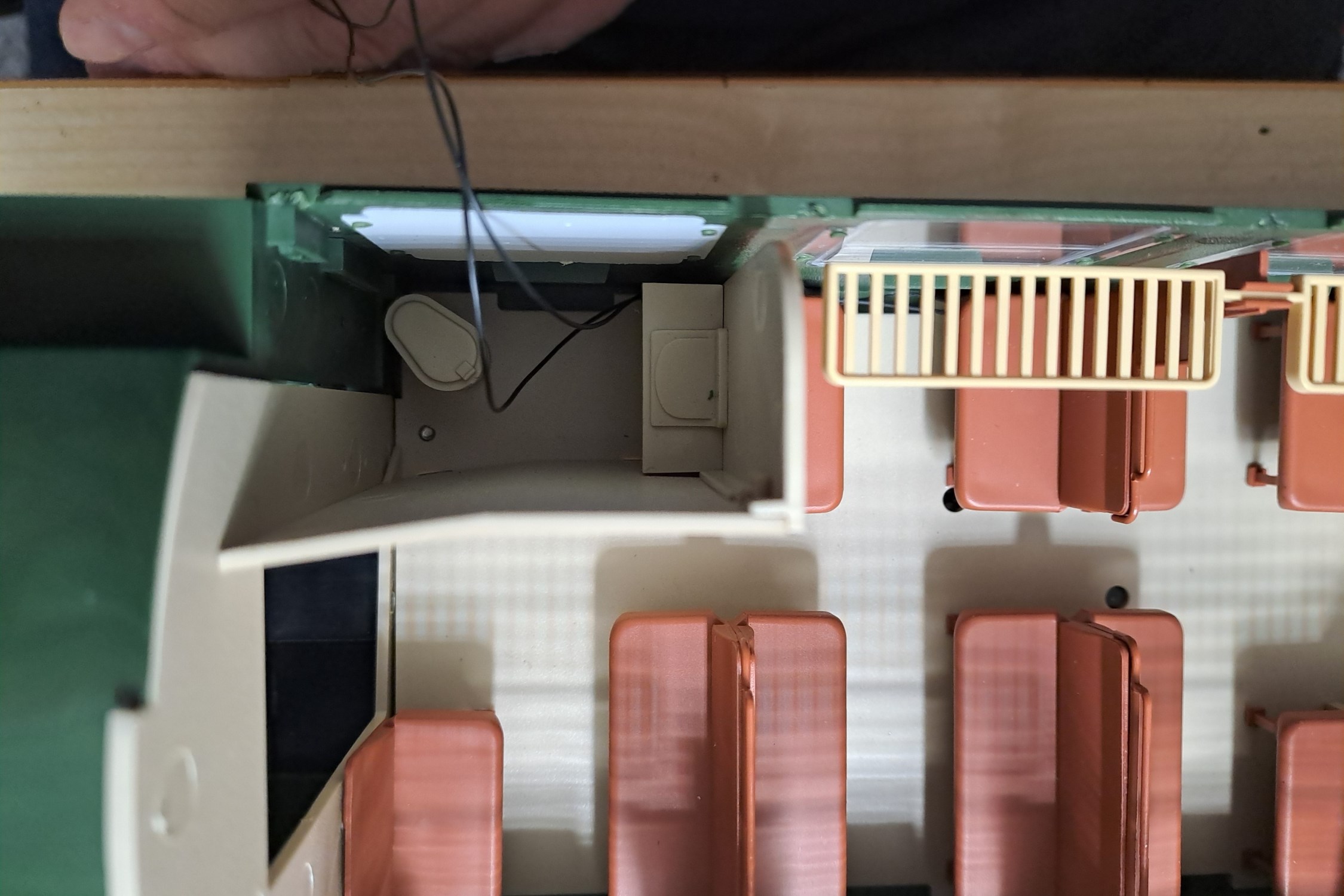

Die Anschlussleitungen werden auch hier zunächst über die Toilette und dann entlang des Wagenkastens und des Bodens nach unten durch die Bohrung geführt. Diese ist ab Werk in allen Wagen vorhanden.

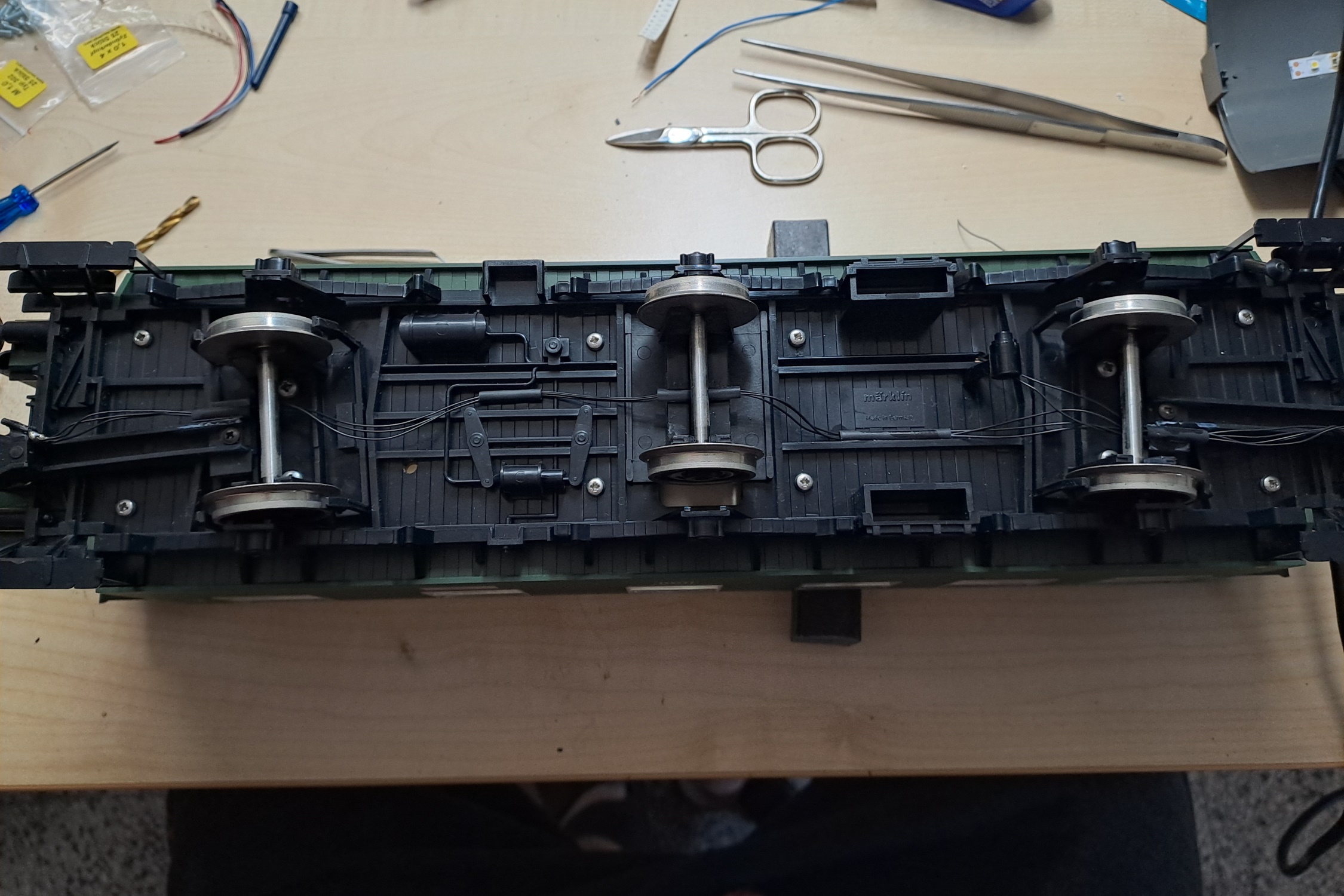

Für die elektrische Verbindung zwischen den Wagen habe ich eine dreipolige Kabelverbindung zwischen den Wagen gebaut (Pluspol, Innenbeleuchtung, Schlusslicht), da nur der Wagen mit den Radschleifern den Digitaldecoder enthält. Die Litzen werden in Schrumpfschläuchen beweglich gelagert, damit im Bogen beim Ausschwenken der Radsätze die Litzen nicht zur Hemmung führen.

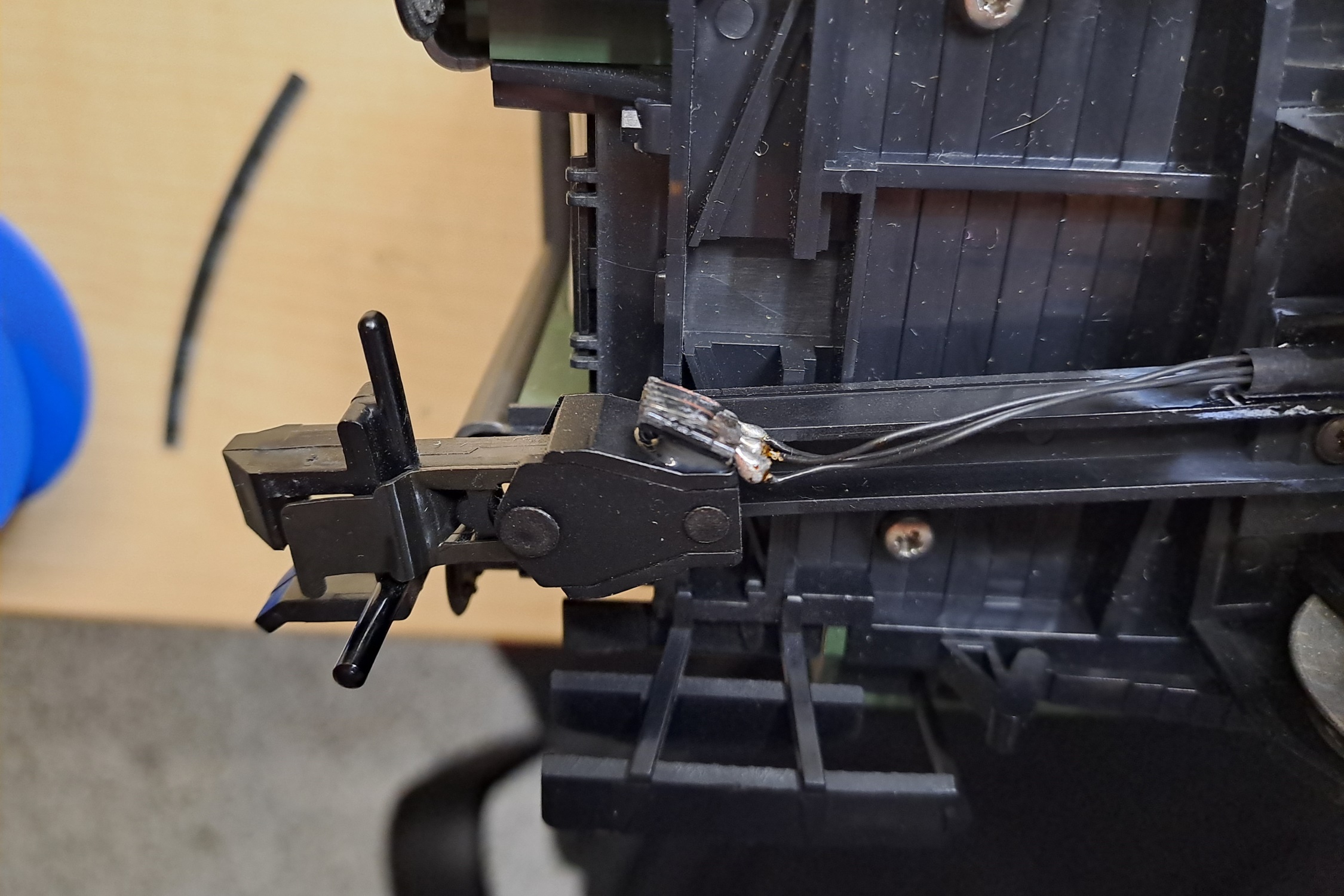

Am Ende habe ich an den Kupplungen eine dreipolige Buchse befestigt. Über ein dreipoliges kurzes Verbindungskabel mit Stecker wird die elektrische Verbindung hergestellt.

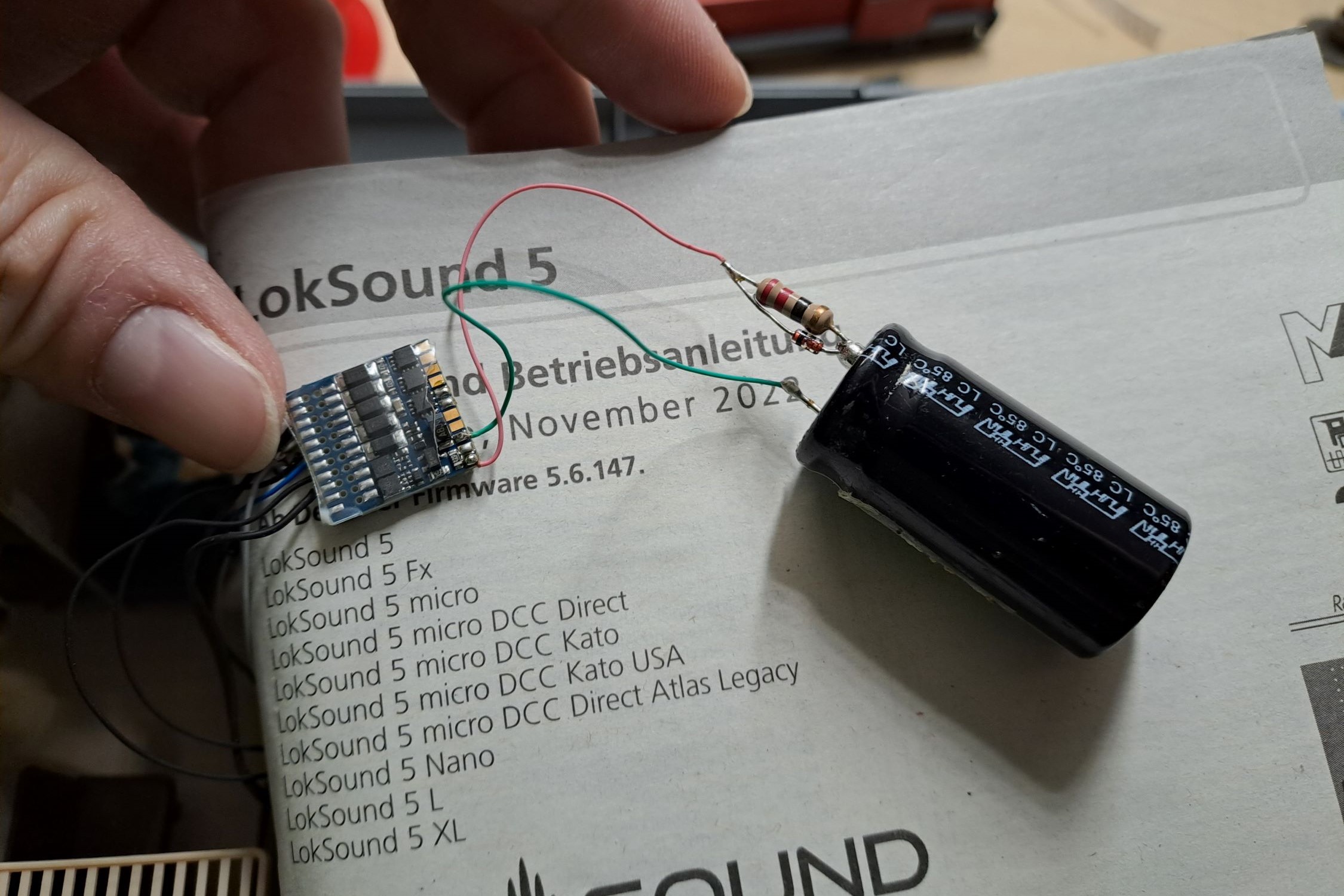

Der ESU Funktionsdecoder wird mit einem 4700 µF Kondensator gepuffert. Dazu muss noch die Diode und Widerstand als Ladestrombegrenzung angeschlossen werden.

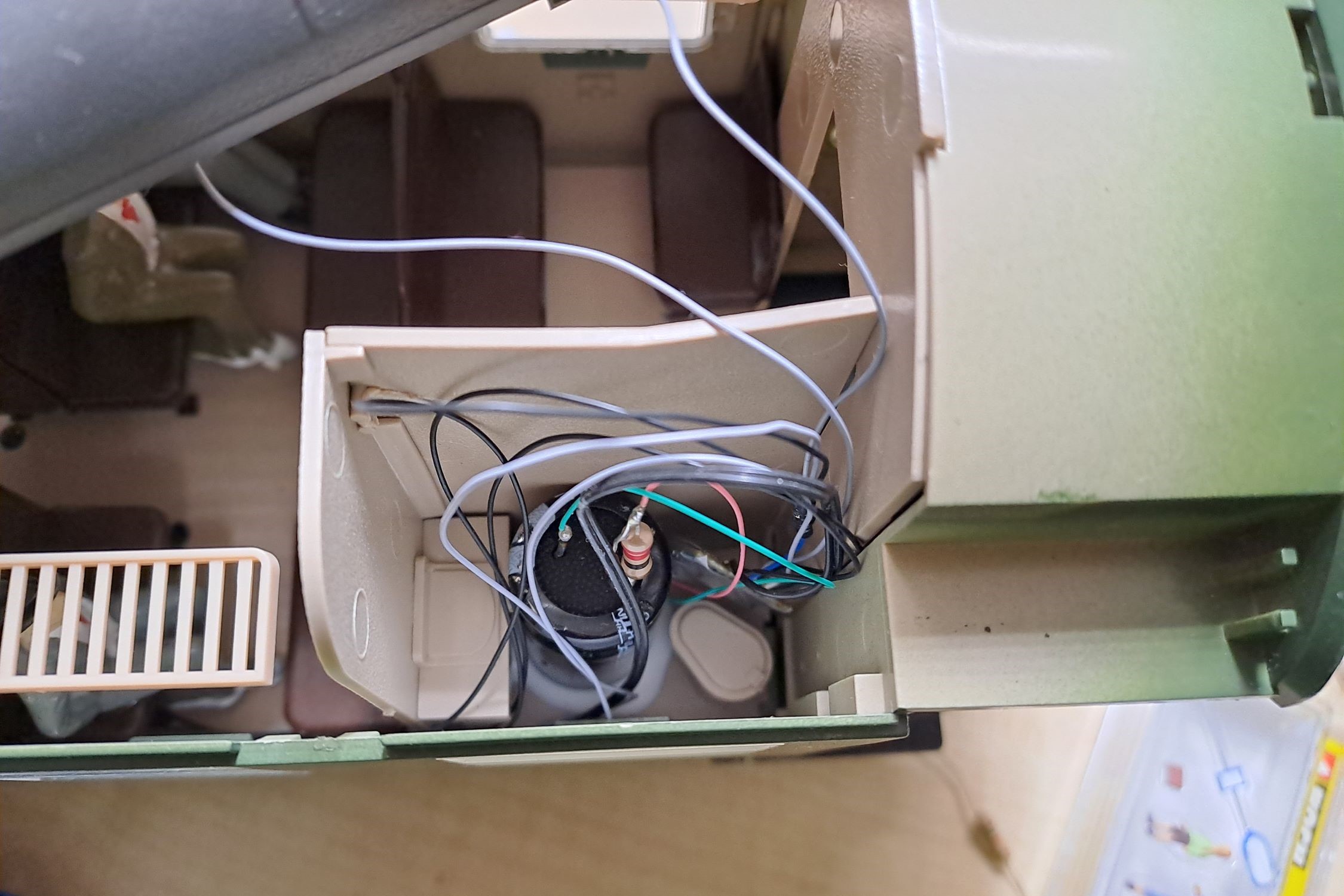

Der Decoder samt Kondensator kommt ebenfalls in die Toilette.

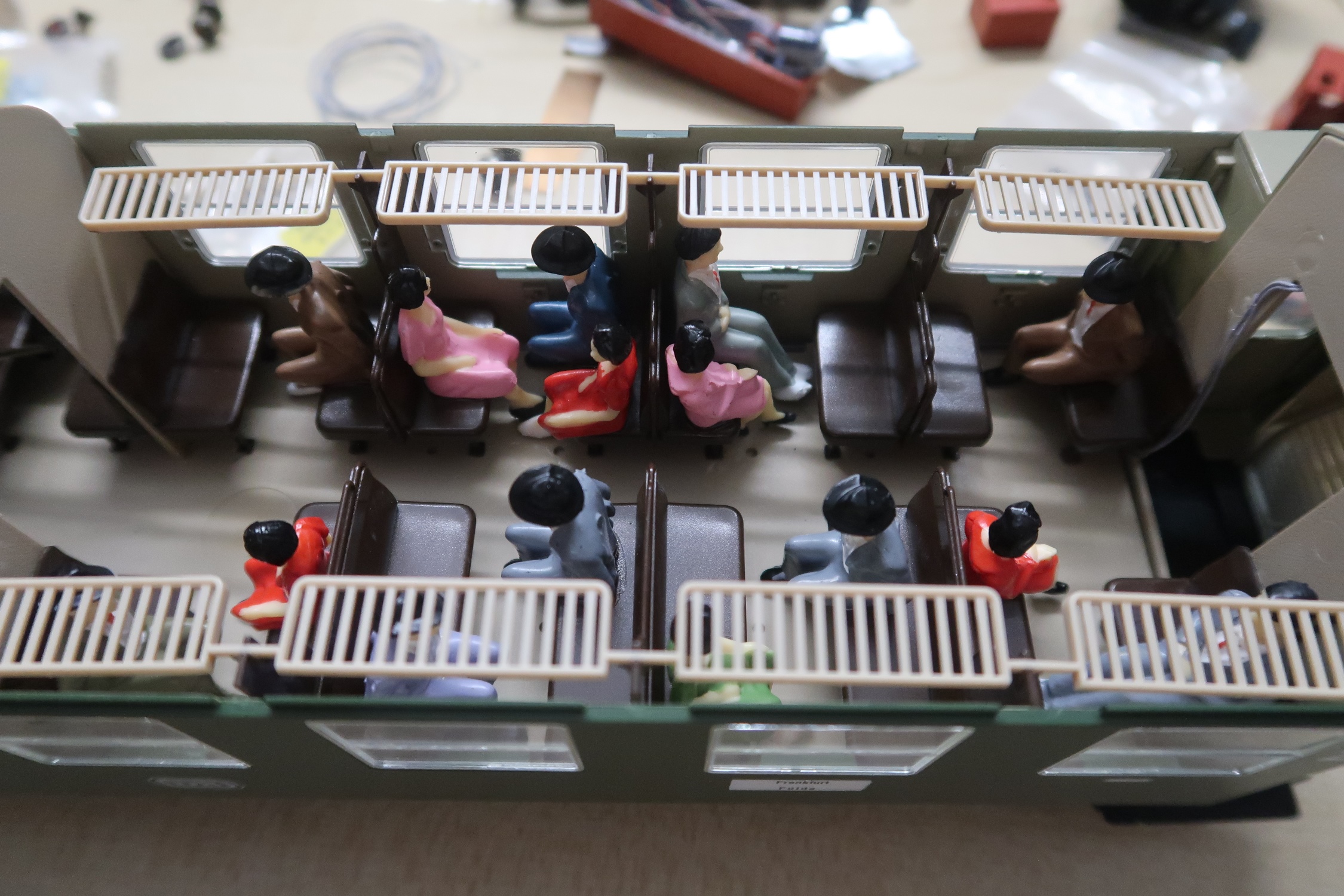

Zum Abschluss werden alle Wagen noch mit Figuren versehen.

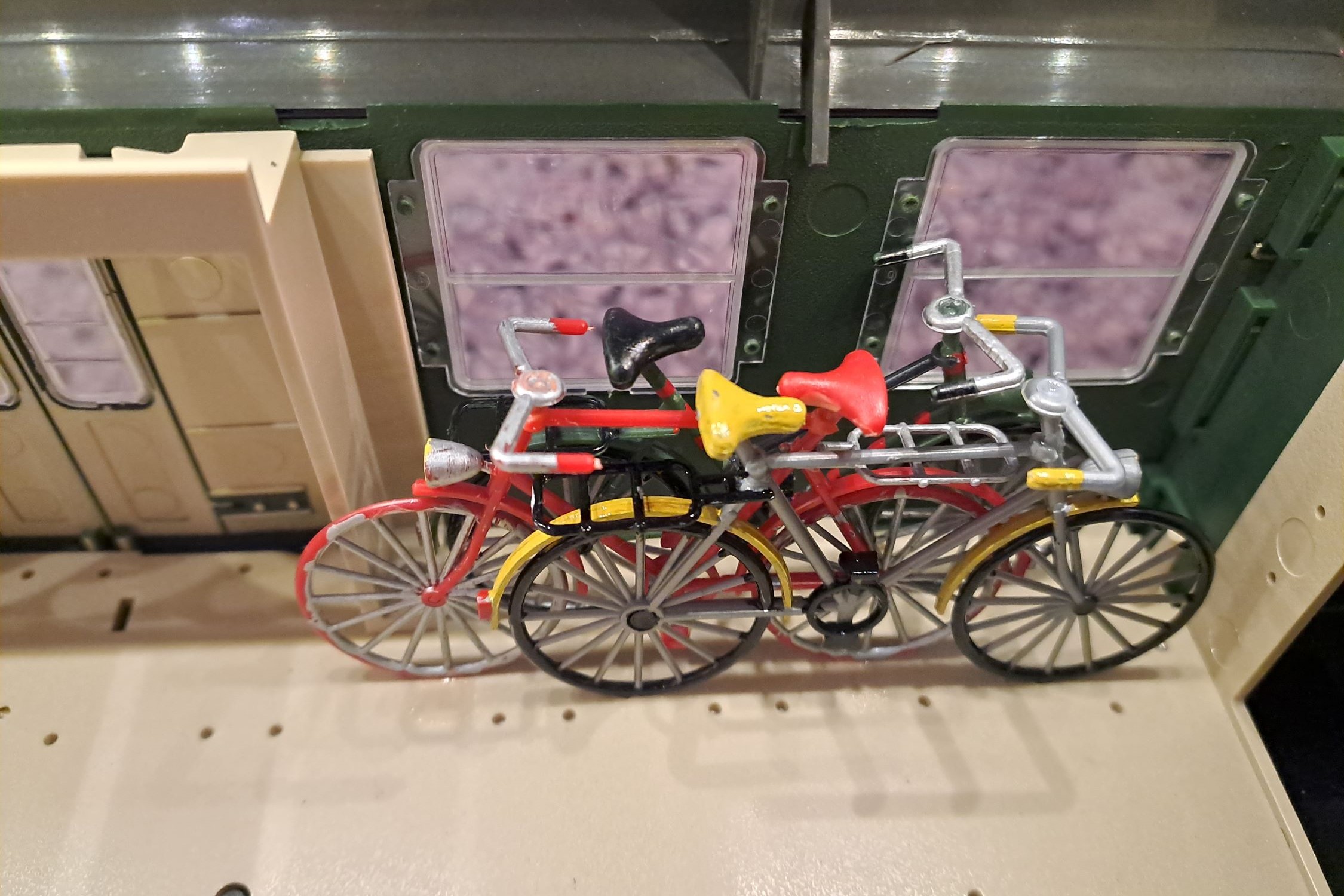

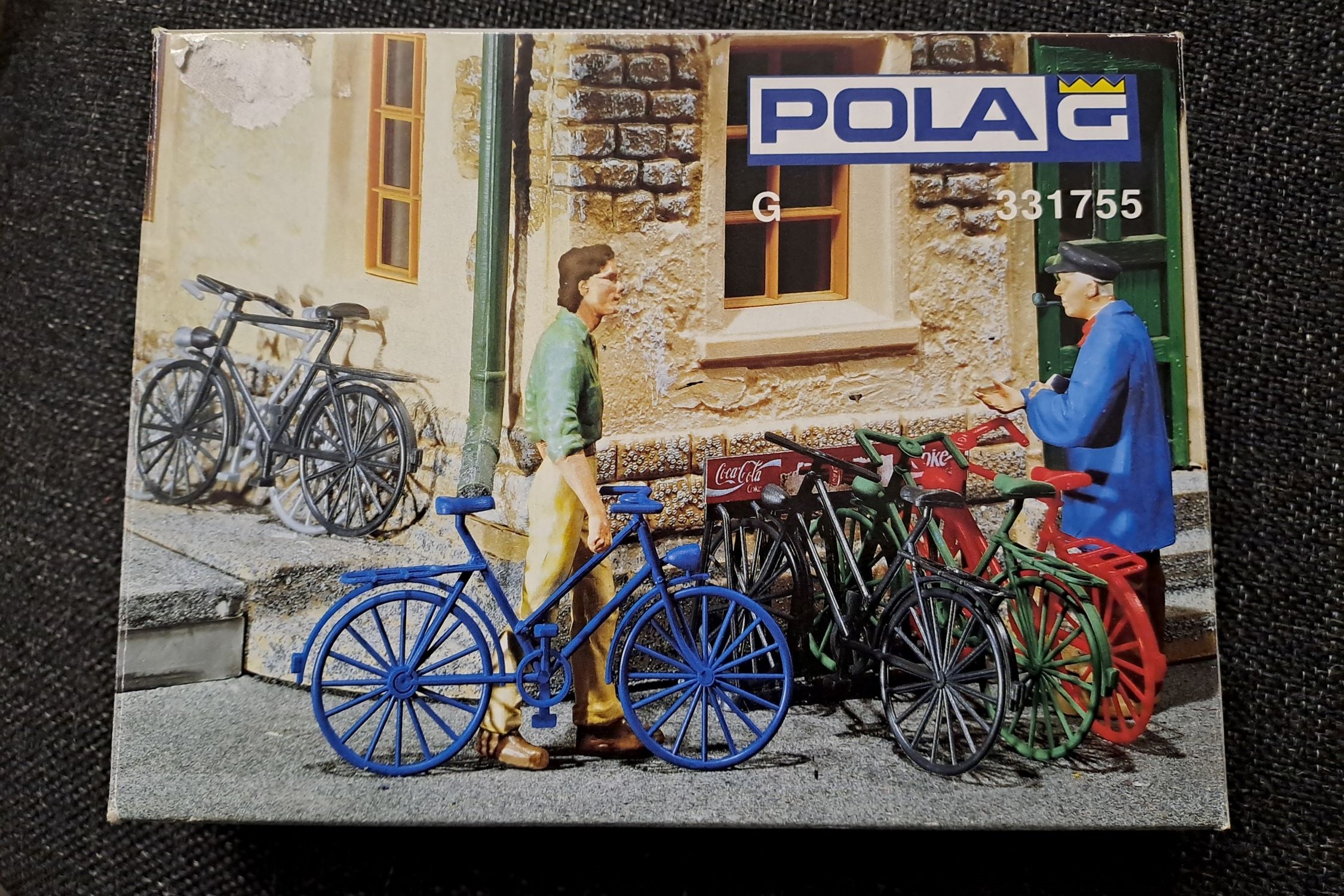

Im Gepäckwagen sind zusätzlich noch Fahrräder abgestellt.

Weitere Bilder gibt es selbstverständlich in der Bildergalerie.
