ECoSlink Verlängerungskabel

Da die Mobile Station bei Ebay sehr günstig zu haben ist und man diese an der ECoS direkt über ECoSlink ohne Trafo und Anschlussbox anschließen kann, entschloss ich mich, diese zu kaufen und als Handregler einzusetzen. Der einzige Nachteil ist das Kabel, welches natürlich nicht quer über die Anlage reicht, um auch von etwas weiter weg den Betrieb aufrecht zu erhalten.

Deswegen entschloss ich mich, den ECoSlink Eingang zu verlängern. Die Stecker und Buchsen entsprechen der DIN Norm und gibt es bei Conrad zu kaufen. Die Art.-Nr. für den Stecker ist 731781 und für die Buchse 732109. Als Kabel dient eine Datenleitung, welche nach außen geschirmt ist. Die Art.-Nr. dafür ist 602230 und wird nach Metern verkauft. Ich nahm 5 Meter ab, welche ich halbiert habe. Denn 2,5 Meter langen genau von der ECoS nach Mittelstadt und nach Niedlingen.

Das Kabel hat zwar mehr Adern, als man benötigt, obwohl eigentlich 7-polig drauf stand, aber das macht ja nichts. Die Stecker und Buchsen müssen nur ein bisschen bearbeitet werden, der Knickschutz muss entfernt werden, damit das dicke Kabel da durch kommt. Die einzelnen Adern werden abisoliert und nach freier Wahl an die Stifte angelötet. Welche Farbe wo ist, das ist egal. Wichtig ist nur, dass Buchse und Stecker die selbe Belegung haben.

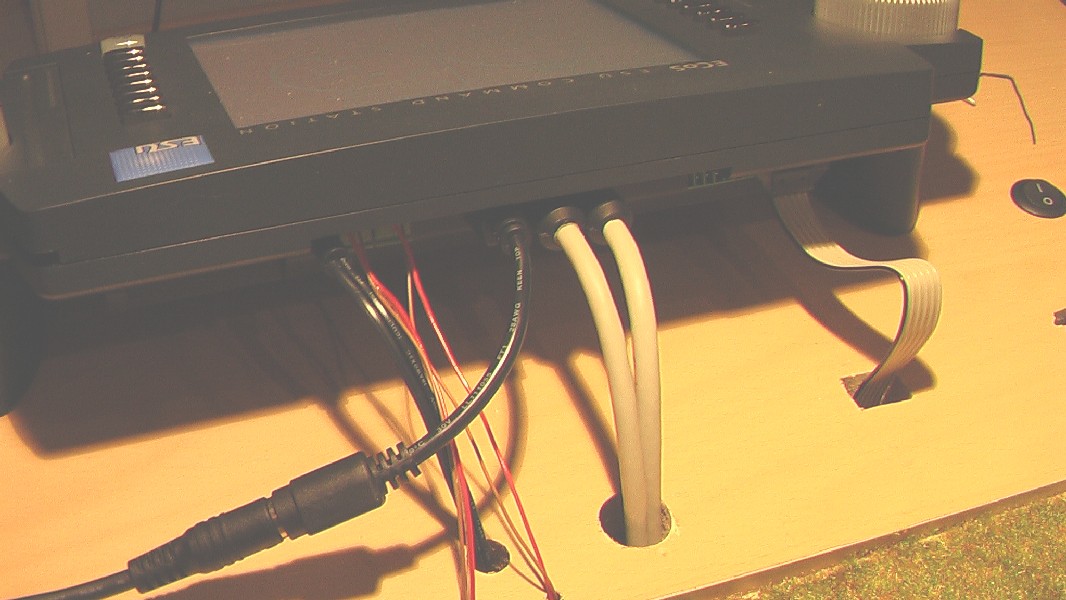

Die beiden Kabel habe ich an den ECoSlink Eingang gesteckt.

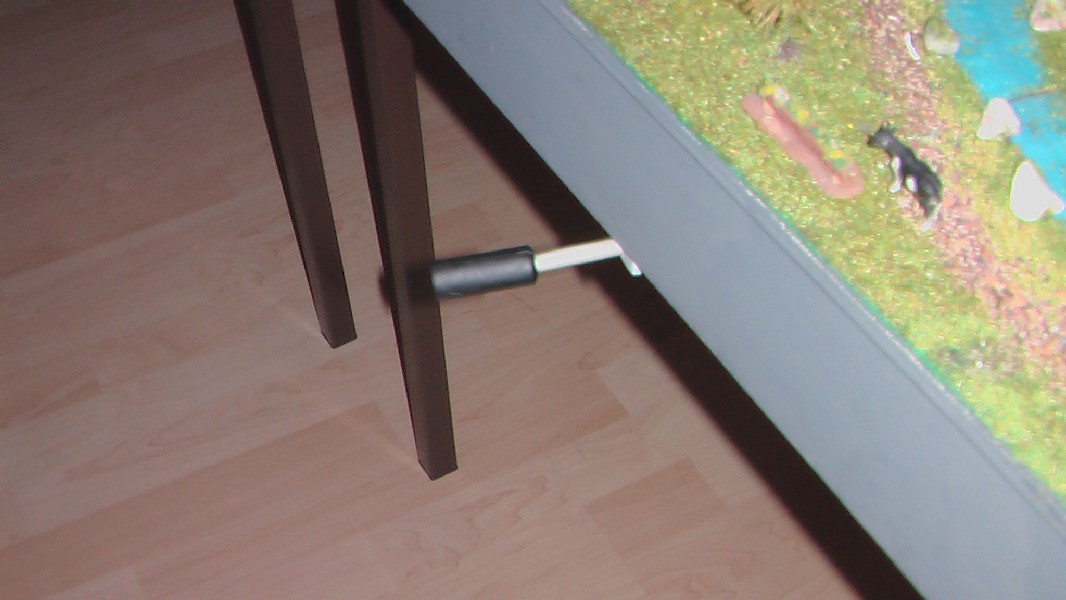

Und eine Buchse nach Niedlingen...

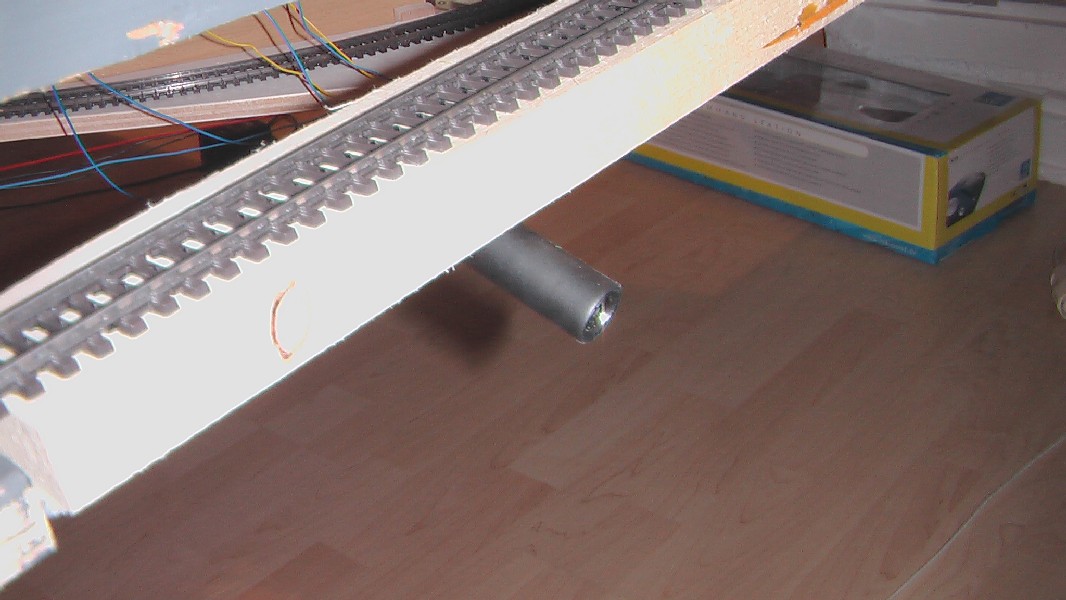

... und eine Buchse nach Mittelstadt gelegt.

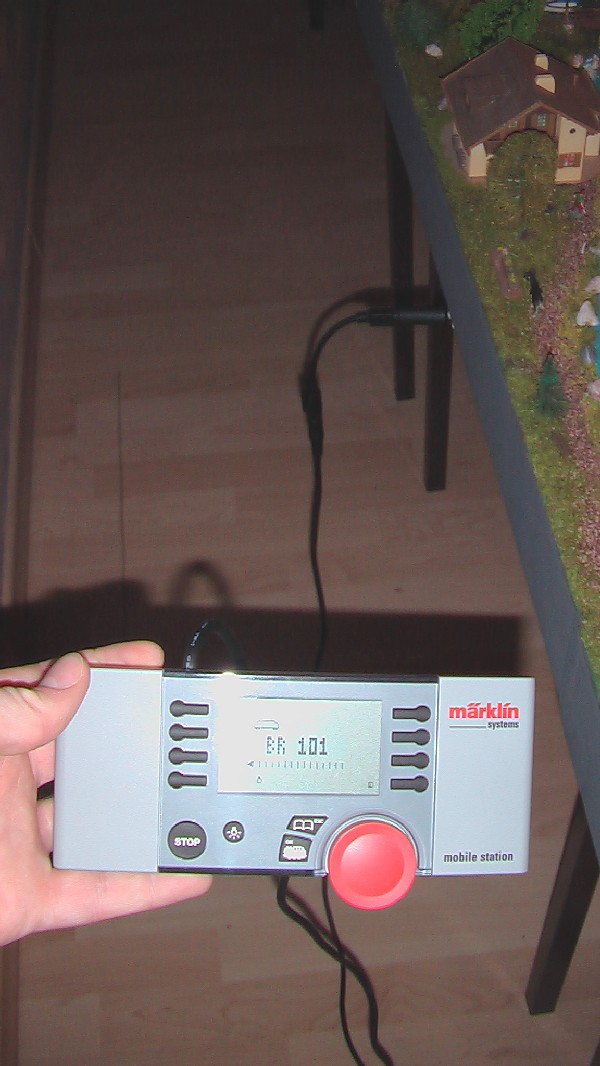

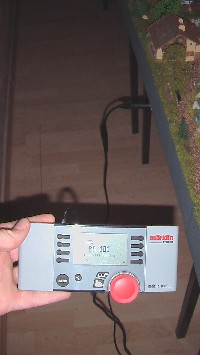

Dann dient die Mobile Station entweder als Handregler...

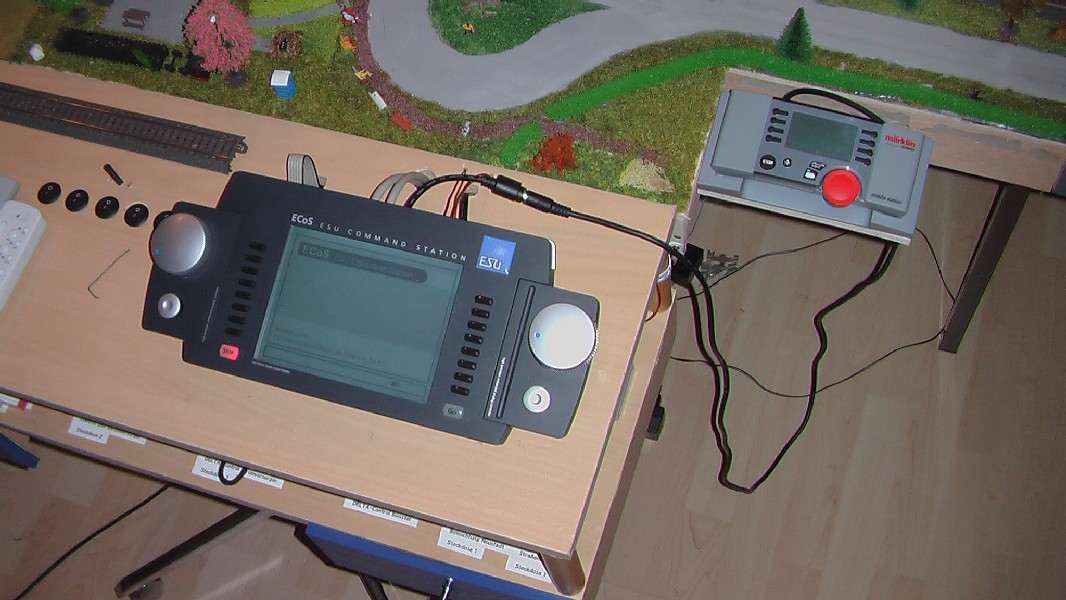

... oder als Rangierpult.

Viel Spaß beim Nachbauen, aber das ganz auf eigene Gefahr. Unbedingt vergewissern, ob die einzelnen Adern beim verlöten nicht miteinander verbunden worden sind, es ist ziemlich eng in dem Stecker. Schlimmstenfalls kann dann die Mobile Station und die ECoS Schaden nehmen!
