BR 89 von Märklin

Auf Wunsch eines Kunden sollte ich in seine BR 89 von Märklin warmweiße LEDs einbauen. Gleichzeitig wurde sie mit einem ESU LokPilot und NEM 652 Schnittstelle ausgestattet.

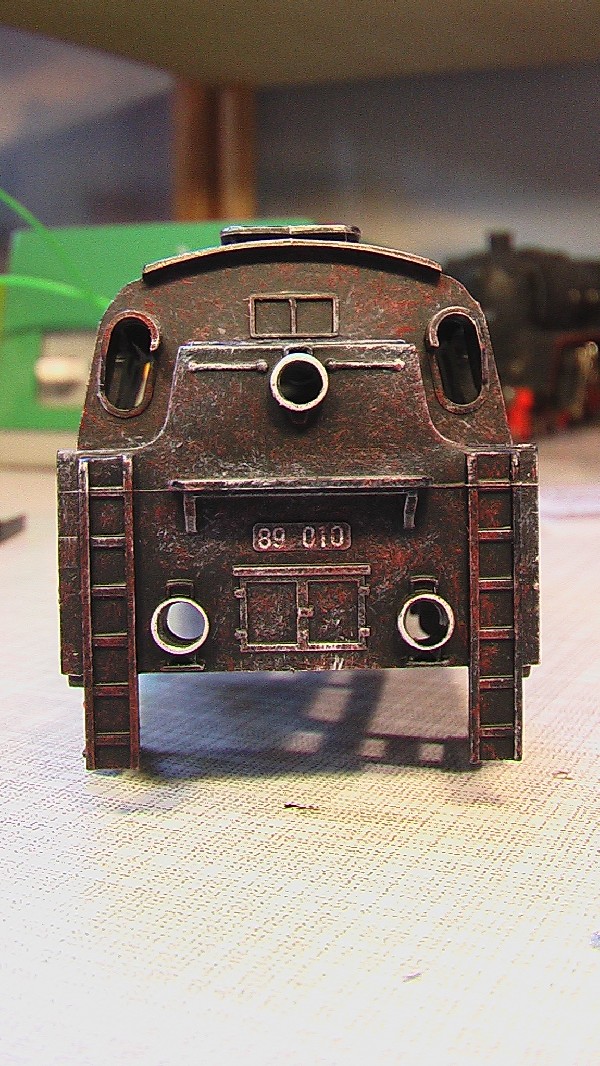

Hinten musste für einen Einbau von 3 mm LEDs die Attrappe aufgebohrt werden.

Die LEDs werden nun passend eingesetzt und die Drähte gekürzt.

Schließlich wird ein Widerstand eingelötet, dieser ist zwischen LED 2 und 3 in Reihe geschaltet.

Ein kurzer Test am Trafo zeigt, dass alles OK ist.

Vorne sind bereits Löcher gebohrt, da dort der Originallichtleiter war.

Nach kurzer Verkabelung auch hier ein erfolgreicher Funktionstest.

Schließlich wird das ganze verkabelt und der Schnittstellenstecker eingebaut. Hier sieht man auch, warum ich an meinen Loks immer die Kabel vom Decoder direkt zu den Verbraucher löte: Durch die langen Kabellängen vom Decoder zum Stecker und dann nochmal vom Stecker zu den Verbrauchern ergibt sich ein großes Kabelwirrwarr, was sehr unordentlich aussieht.

Jedoch konnte am Ende die Lok doch geschlossen werden und die Kabel verstaut.

Schließlich wurde die Lok nochmal abschließend getestet. Dabei wurden noch die LEDs gedimmt und gemappt: Über F1 kann man Licht vorne fahrtrichtungsunabhängig schalten, über F2 kann man Licht hinten fahrtrichtungsunabhängig schalten. Über F0 wird ganz normal zwischen Licht vorne und hinten, abhängig von der Fahrtrichtung, gewechselt.

Schließlich kann die Lok wieder zum Kunden zurückgeschickt werden.

Der Umbau folgt auf eigene Gefahr! Ich übernehme keine Haftung bei Schäden!
