G 2000 von Märklin
Leider schafft es Märklin auch in Zeiten von mehrpoligen Schnittstellen nicht die Lichtfunktionen getrennt schaltbar auszuführen. Es ist lediglich möglich mit Aux 1 und Aux 2
die Beleuchtung der Führerstände 1 und 2 komplett abzuschalten. Um dies aufzutrennen bin ich wie folgt vorgegangen:

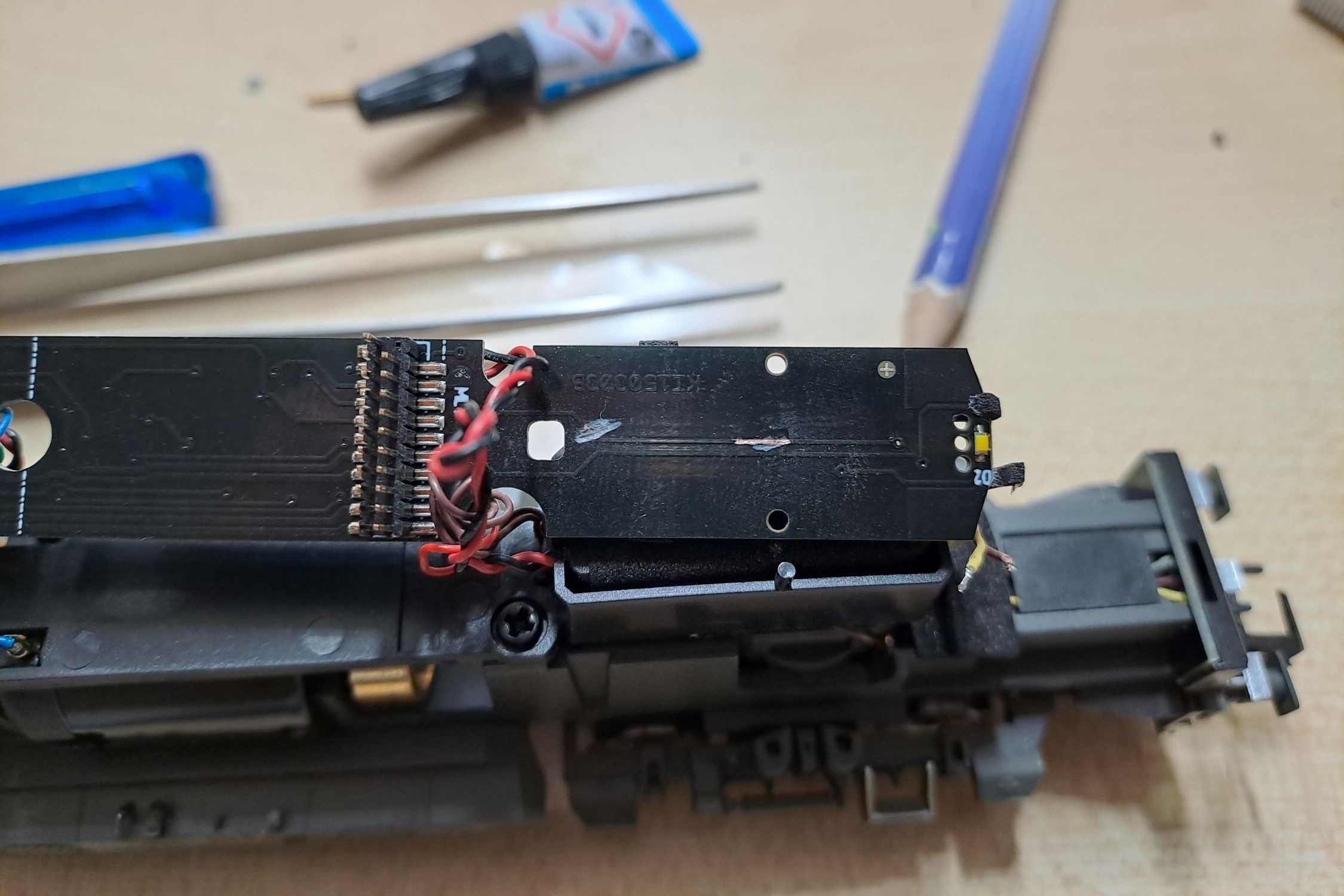

Die Ausgänge für die roten Schlusslichter werden von der Fahrzeugelektronik abgetrennt und die Leiterbahn angeschliffen, damit der Kupferlackdraht angelötet werden kann. Einmal
für Seite 1:

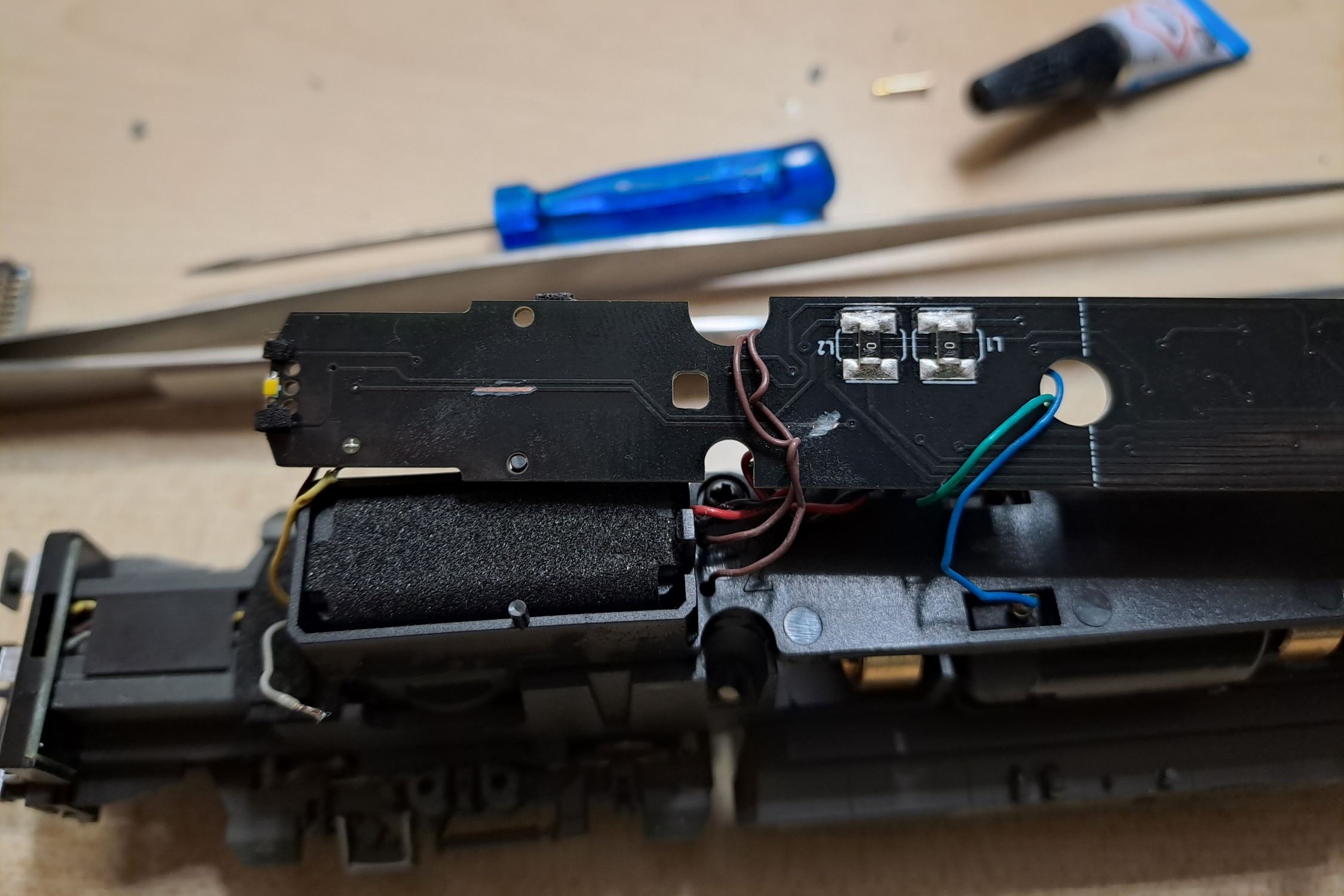

Einmal für Seite 2:

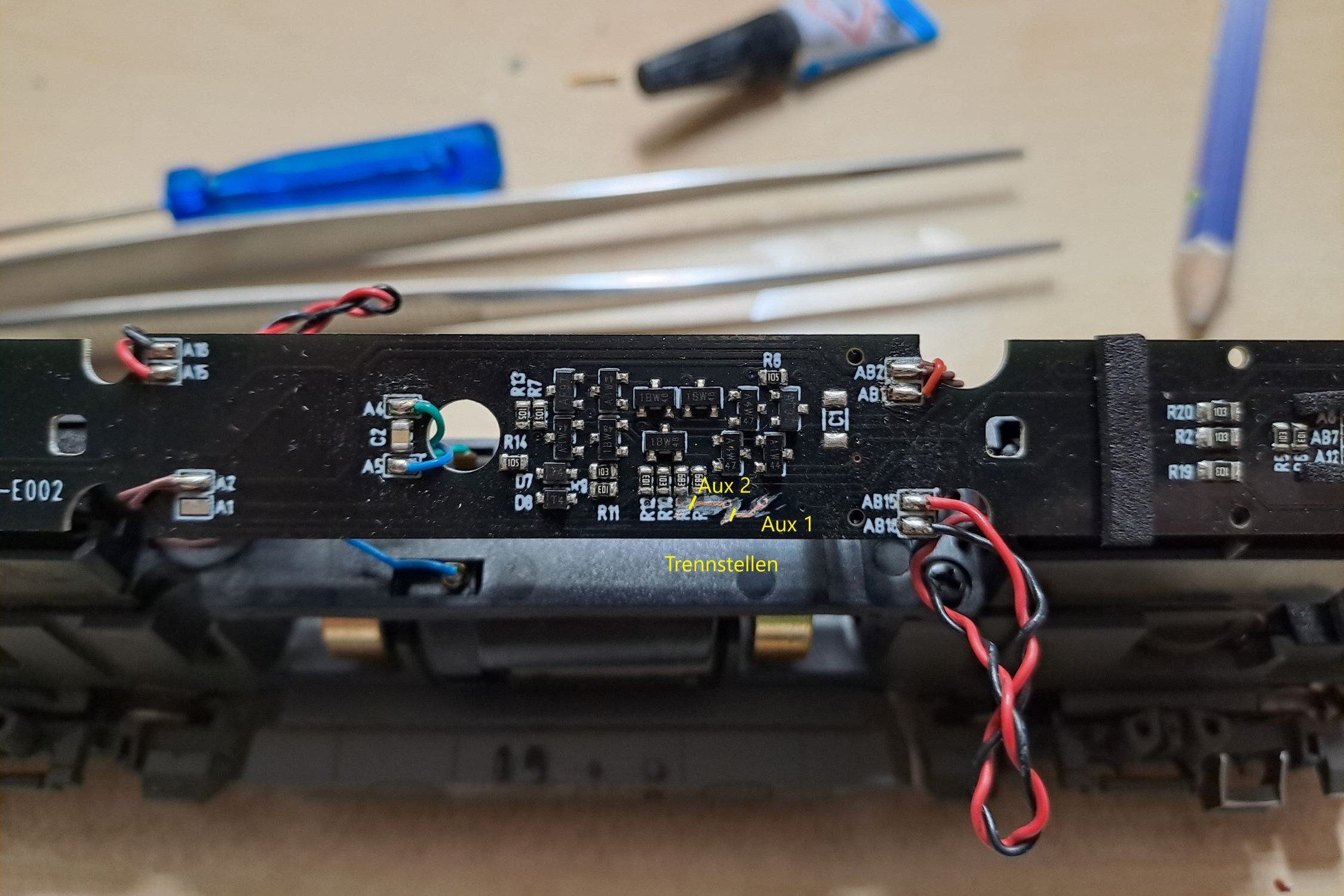

Vom Decoder ausgehend müssen die Ausgänge Aux 1 und Aux 2 ebenfalls von der Fahrzeugelektronik abgetrennt und die Leiterbahn angeschliffen werden.
Somit können nun Aux 1 mit den roten Schlusslichtern von Seite 1 und Aux 2 mit den roten Schlusslichtern von Seite 2 verbunden und über das function mapping getrennt geschaltet werden.
Weitere Bilder gibt es selbstverständlich in der
Bildergalerie.
