Decodertausch im Märklin InterCity 2 Steuerwagen

Auch im Märklin InterCity 2 Steuerwagen möchte ich in gewohnter Weise einen ESU Decoder eingebaut haben. Also hieß es werksseitiger verbauter Decoder raus, ESU LokPilot Fx rein. Hierzu ein kurzer Abriss der Arbeiten:

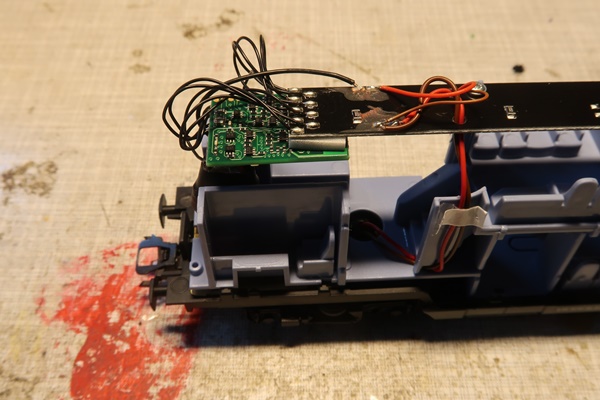

So sieht es ab Werk im Steuerwagen aus:

Der Decoder hat nur schwarze Litzen, daher war erstmal nicht klar was wo angeschlossen werden muss. Mit einem Multimeter habe ich die Leitungen gemessen und Leiterbahnen verfolgt.

Herausgekommen ist diese Belegung (Norm-Kabelfarben):

Weitere Bilder gibt es selbstverständlich in der Bildergalerie.
